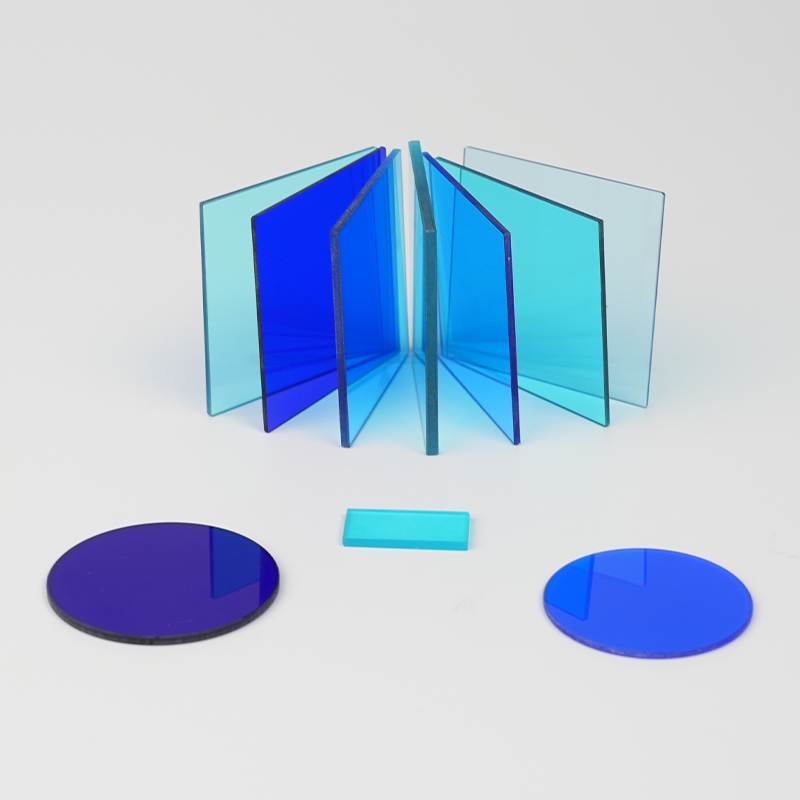

Les filtres en verre absorbant l'infrarouge cyan-bleu sont des matériaux de filtre optique h...
Les filtres en verre à absorption sélective cyan-bleu sont des filtres optiques qui absorbent efficacement la lumière dans les plages de longueurs d'onde cyan et bleues. Ils sont conçus pour filtrer sélectivement la lumière cyan et bleue tout en laissant passer d’autres longueurs d’onde de lumière (telles que le rouge et le vert). Ces filtres sont principalement utilisés dans les applications nécessitant la suppression de la lumière cyan et bleue et l'optimisation de la réponse spectrale, et sont largement utilisés dans divers domaines tels que l'imagerie optique, la correction des couleurs, l'analyse spectrale et la surveillance environnementale.
1-1. Caractéristiques
| Numéro | Épaisseur (mm) | UNE[2856k] | D65 | Stabilité chimique | ND | α×10-7(/℃) | Tg(℃) | Ts(℃) | S | |||||
| x | y | Y | x | y | Y | DA | DW | |||||||

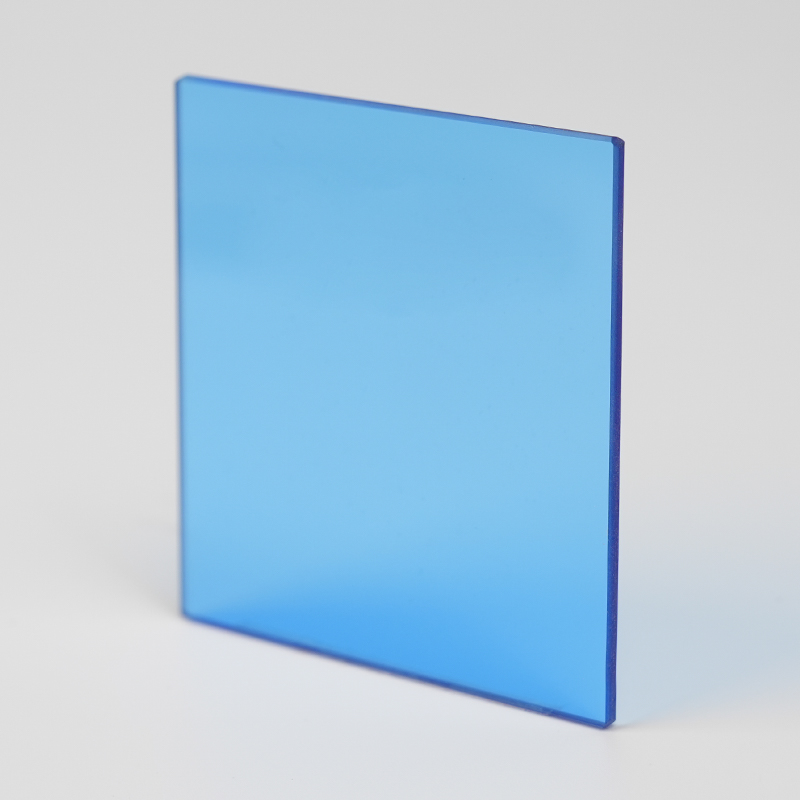

| QB1 | 2 | 0.354 | 0.379 | 44.8 | 0.235 | 0.258 | 49 | 1 | 3 | 1.52 | 93 | 477 | 550 | 2.51 |

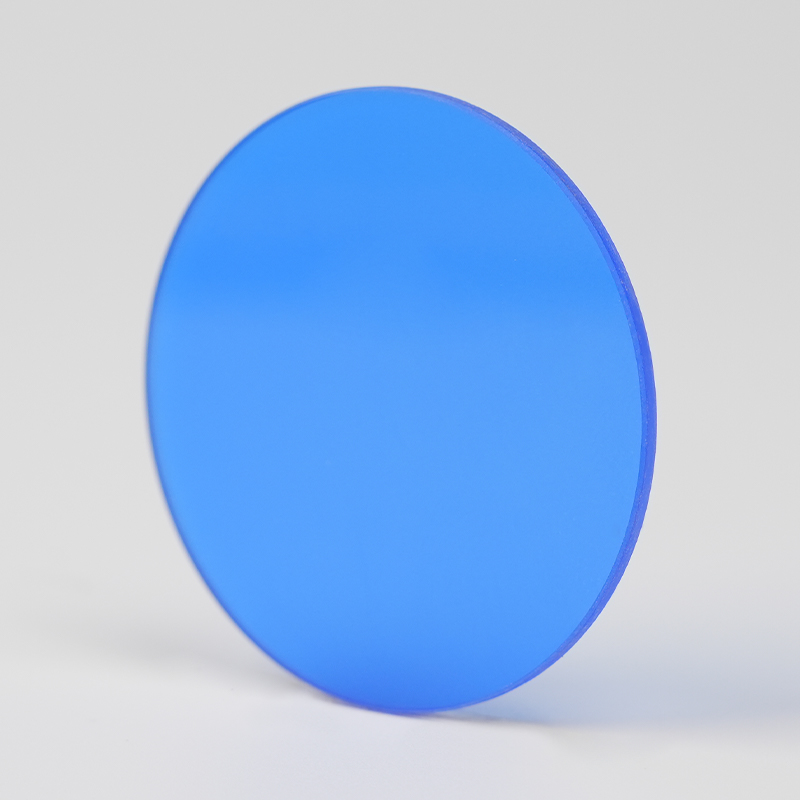

| QB2 | 2 | 0.322 | 0.334 | 28.8 | 0.21 | 0.206 | 32.6 | 1 | 3 | 1.52 | 93 | 477 | 550 | 2.51 |

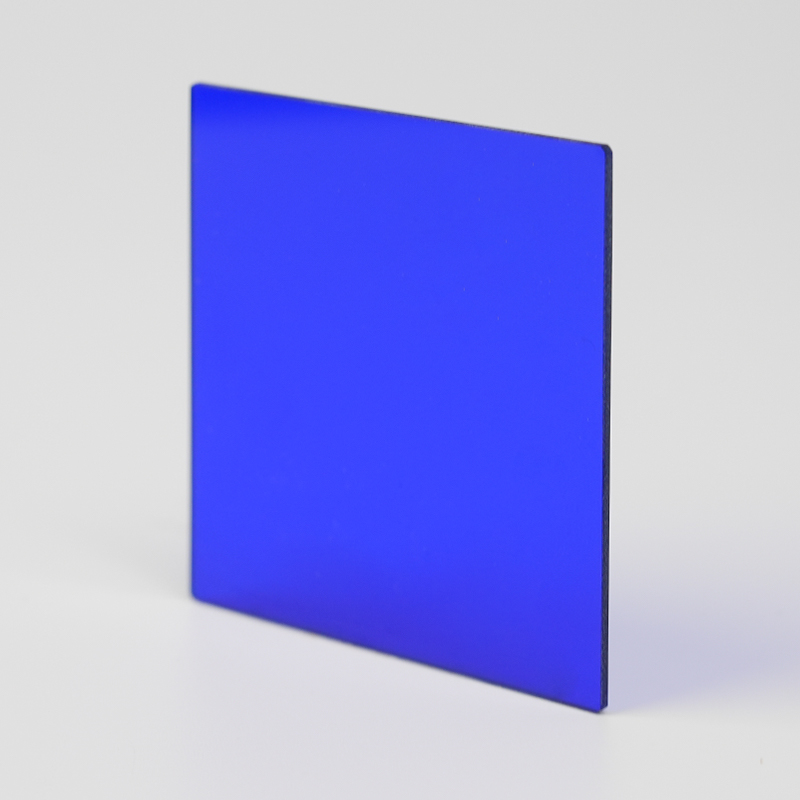

| QB3 | 2 | 0.159 | 0.042 | 0.8 | 0.156 | 0.028 | 1.8 | 1 | 3 | 1.52 | 91 | 525 | 577 | 2.51 |
| QB4 | 2 | 0.143 | 0.101 | 3 | 0.145 | 0.063 | 5.8 | 1 | 3 | 1.582 | 81 | 483 | 549 | 3.25 |

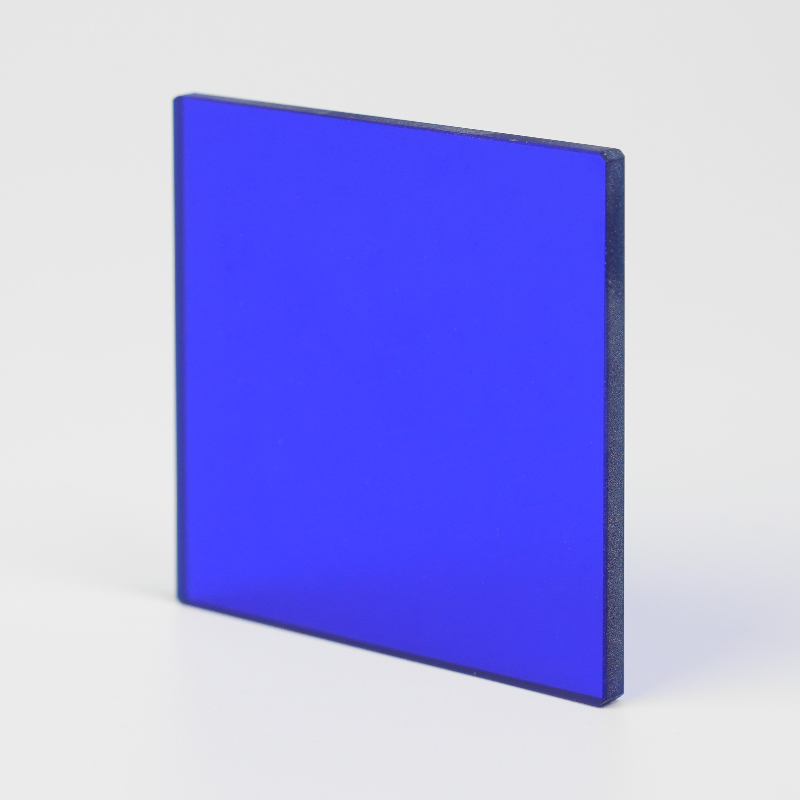

| QB5 | 2 | 0.143 | 0.106 | 2.8 | 0.146 | 0.065 | 5.2 | 1 | 2 | 1.52 | 93 | 477 | 550 | 2.52 |
1-2. Exigences techniques
| Numéro | Épaisseur (mm) | 400(nm) | 420(nm) | 450(nm) | 540(nm) | 600(nm) | 640(nm) | 680(nm) | 700(nm) |
| QB1 | 2 | ≥84,0 | 44,0 ~ 50,0 | 21,0 ~ 27,0 | 34,0 ~ 42,0 | ||||
| QB2 | 2 | ≥84,0 | 22,0 ~ 36,0 | 10,0 ~ 21,0 | |||||
| QB3 | 2 | ≥40,0 | ≤0,4 | ≤3,0 | |||||
| QB4 | 2 | ≥66,7 | ≤1,2 | ≤19,7 | |||||
| QB5 | 2 | ≥58,0 | ≤5,0 | ≤2,0 |
1-3. Notation des bulles, stries et marques de contrainte
| Numéro | Bulle | Rayures | Stress |
| QB1 | C-B | 3C | 3 |
| QB2 | C-B | 3C | 3 |
| QB3 | C-B | 4 | 3 |
| QB4 | C-B | 4 | 3 |
| QB5 | C-B | 4 | 3 |

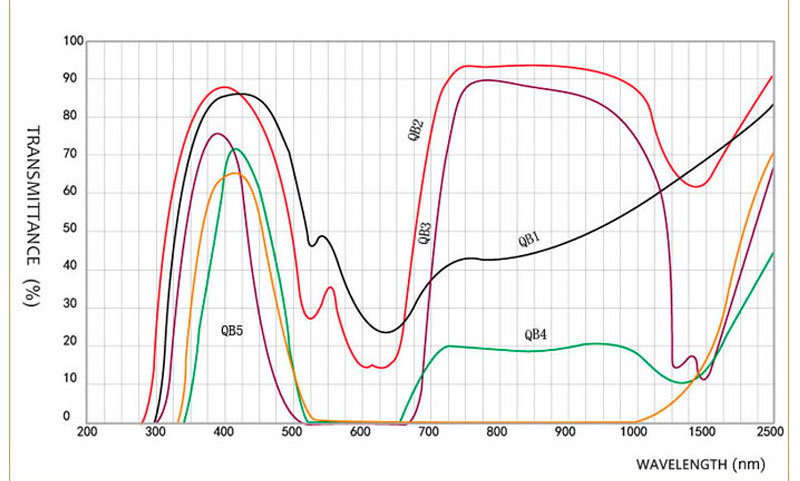

1-4. Diagramme spectral
2-1. Caractéristiques
| Numéro | Épaisseur (mm) | UNE[2856k] | D65 | Stabilité chimique | ND | α×10-7(/℃) | Tg(℃) | Ts(℃) | S | |||||
| x | y | Y | x | y | Y | DA | DW | |||||||

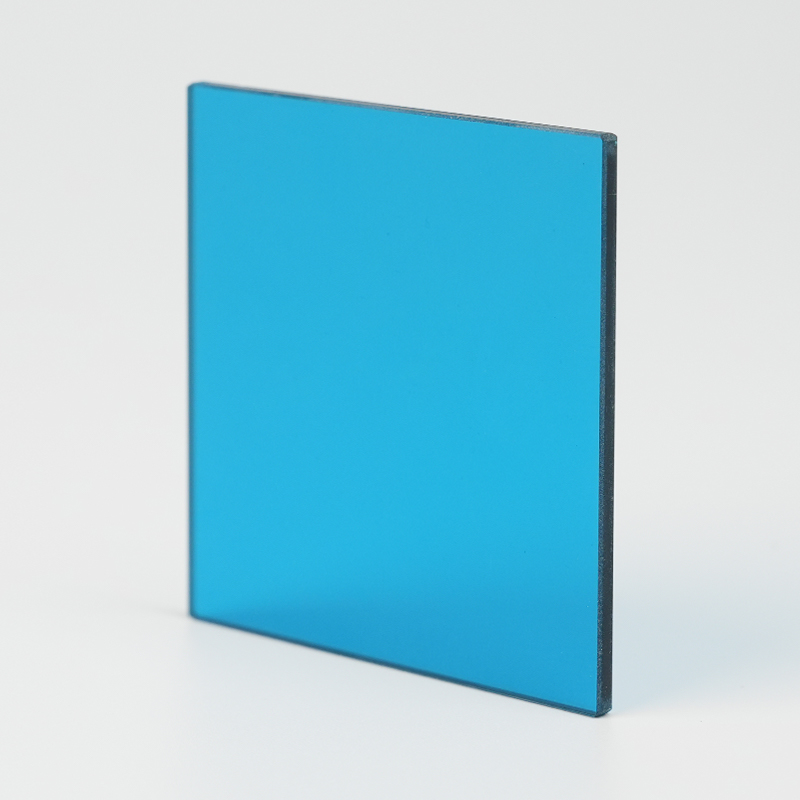

| QB9 | 2 | 0.187 | 0.391 | 14.8 | 0.156 | 0.256 | 20.3 | 1 | 2 | 1.524 | 89 | 460 | 532 | 2.56 |

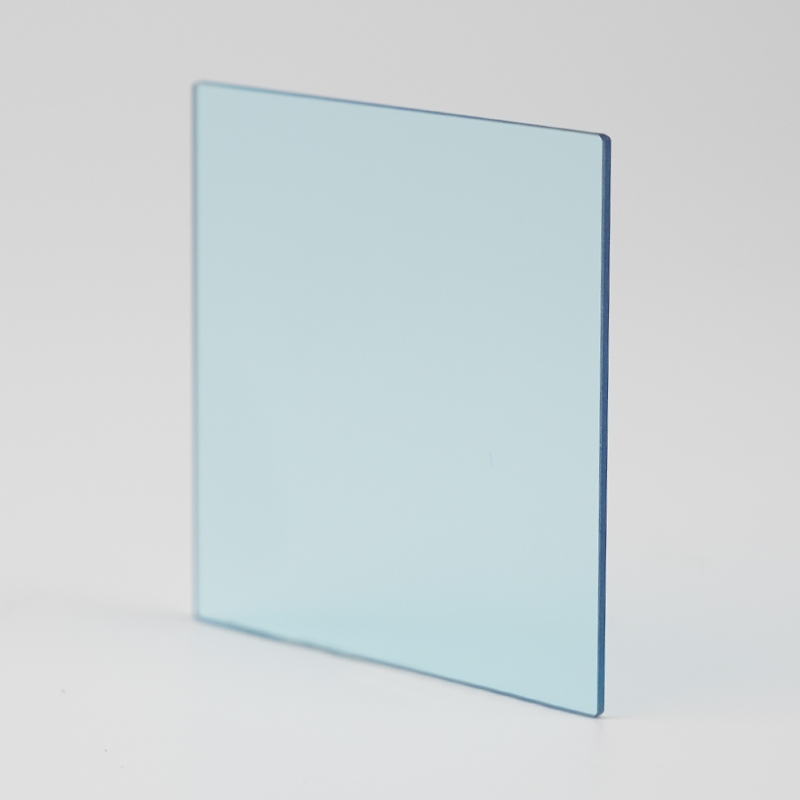

| QB10 | 2 | 0.409 | 0.417 | 74.4 | 0.283 | 0.324 | 76.6 | 1 | 2 | 1.529 | 84 | 540 | 606 | 2.63 |

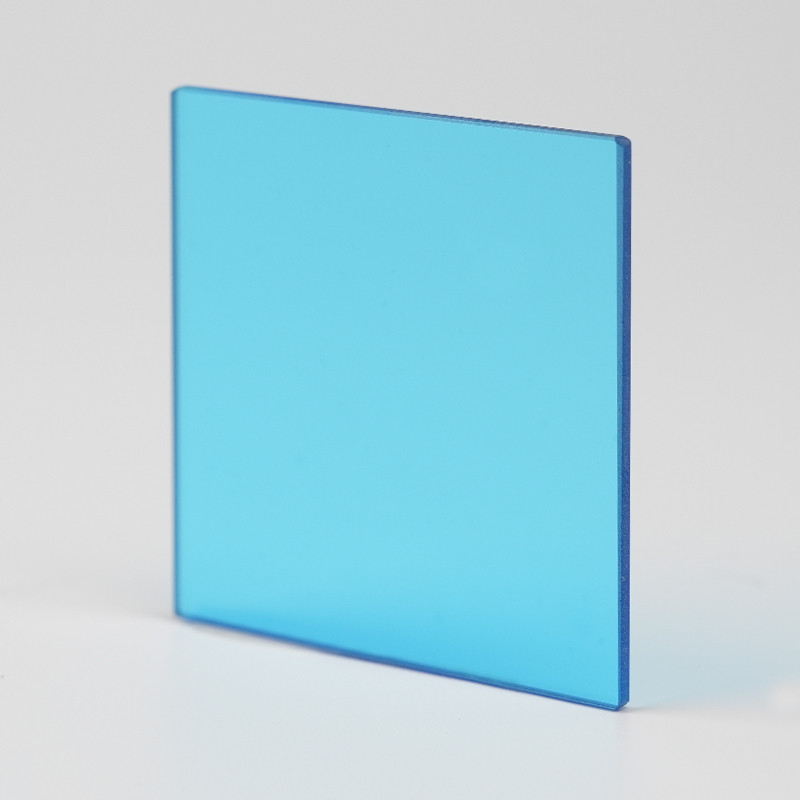

| QB11 | 2 | 0.328 | 0.412 | 52 | 0.226 | 0.29 | 59.1 | 1 | 2 | 1.514 | 93 | 477 | 550 | 2.57 |

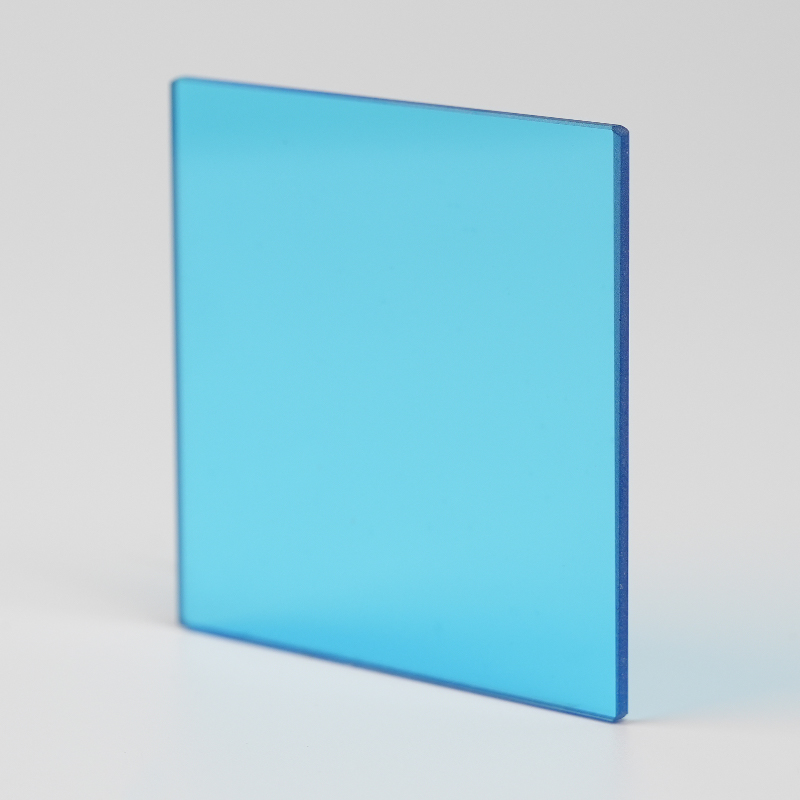

| QB12 | 2 | 0.269 | 0.406 | 36.2 | 0.194 | 0.271 | 44.2 | 1 | 2 | 1.517 | 91 | 506 | 572 | 2.59 |

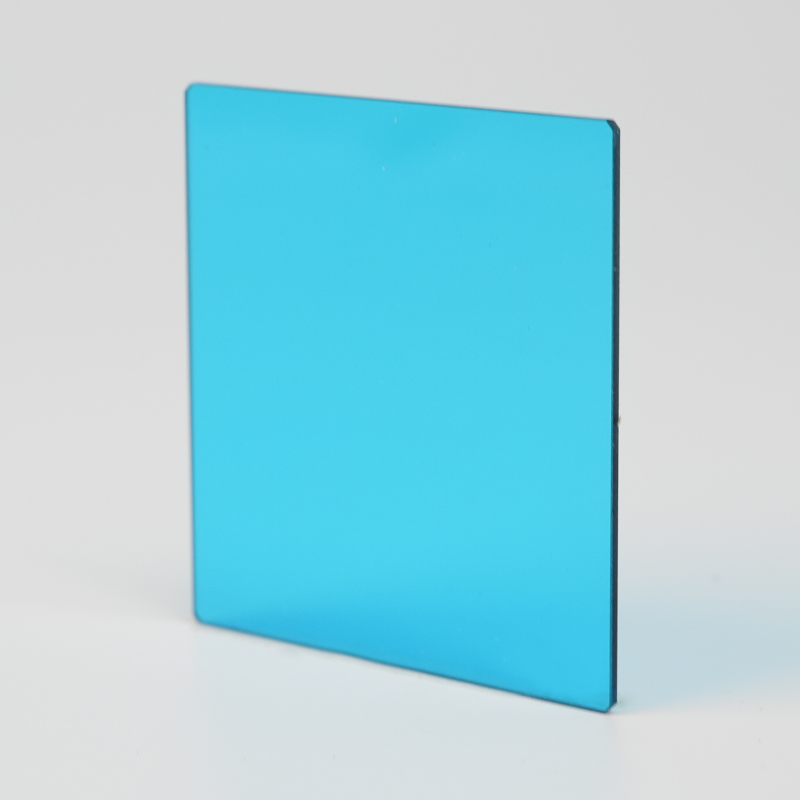

| QB13 | 2 | 0.189 | 0.377 | 17.3 | 0.157 | 0.242 | 23.7 | 1 | 2 | 1.522 | 90 | 490 | 555 | 2.61 |
2-2. Exigences techniques
| Numéro | Épaisseur (mm) | 400(nm) | 480(nm) | 640(nm) | 680(nm) | 700(nm) | 1000(nm) |
| QB9 | 2 | ≥10,0 | ≥36,5 | ≤1,0 | |||
| QB10 | 2 | ≥76,0 | 23,0 ~ 31,0 | ≤5,0 | |||
| QB11 | 2 | ≥80,0 | ≥83,8 | 5,5 ~ 11,6 | |||
| QB12 | 2 | ≥63,5 | ≥76,4 | ≤0,7 | |||
| QB13 | 2 | ≥20,0 | ≥51,5 | ≤0,2 |
2-3. Notation des bulles, stries et marques de contrainte
| Numéro | Bulle | Rayures | Stress |
| QB9 | C-B | 4 | 3 |
| QB10 | D | 3C | 3 |
| QB11 | C-B | 3C | 3 |
| QB12 | C-B | 3C | 3 |
| QB13 | C-B | 3C | 3 |

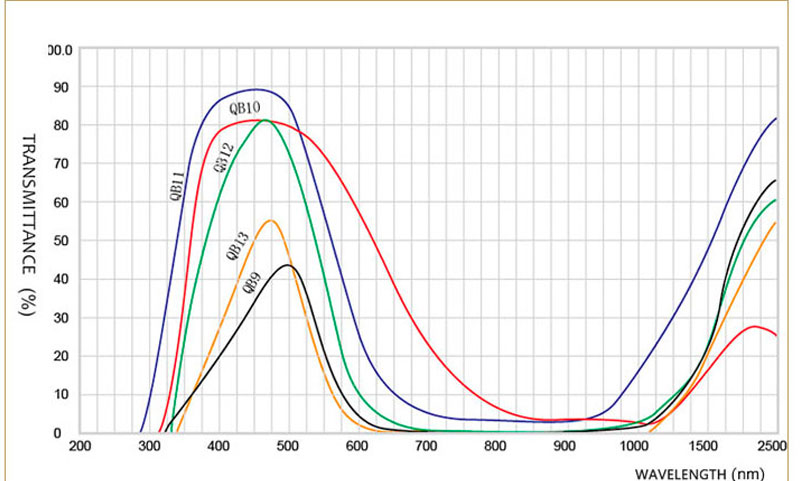

2-4. Diagramme spectral
