Le verre optique incolore est un matériau optique de précision formulé pour transmettre la lumière visible avec une absorption minimale, presque aucune teinte de couleur et un comportement réfractif étroitement contrôlé. Contrairement au verre ordinaire, qui est produit principalement à des fins structurelles ou décoratives, le verre optique incolore est conçu de manière à ce que la lumière qui le traverse se courbe et se propage de manière prévisible et reproductible. Cette prévisibilité permet aux lentilles, prismes, filtres et fenêtres de capteur en verre optique incolore de former des images précises et de maintenir un chemin optique cohérent d'un lot de production au suivant.
En termes pratiques, le verre optique incolore atteint généralement un transmission de la lumière visible supérieure à 90 pour cent sur la bande de 400 à 760 nanomètres, certaines formulations dépassant 95 pour cent. Étant donné que le verre absorbe et diffuse très peu de lumière qui y pénètre, les images et les signaux qui le traversent restent nets et les variations de couleur sont réduites au minimum.
Transmission des couleurs presque neutre sur tout le spectre visible
Faible dispersion pour réduire l'aberration chromatique
Indice de réfraction stable à des températures de fonctionnement courantes
Convient pour la coupe, le meulage et le revêtement de précision
Propriétés physiques et optiques de base
La valeur du verre optique incolore provient d'un petit ensemble de propriétés mesurables que les fabricants contrôlent lors de la fusion et du recuit. Chacune de ces propriétés du verre optique incolore affecte le comportement du matériau à l'intérieur d'un système optique, depuis une simple loupe jusqu'à un objectif d'appareil photo multi-éléments.
Transmission de la lumière visible élevée
La transmission dans la bande de 400 à 760 nanomètres se situe généralement entre 90 et 95 %, ce qui signifie que la majeure partie de la lumière entrant dans le verre atteint l'autre côté au lieu d'être absorbée ou diffusée. Une transmission plus élevée maintient les images plus lumineuses et réduit la perte de signal dans les équipements tels que les microscopes et les capteurs analytiques.
Faible dispersion et nombre d'Abbe élevé
La dispersion décrit dans quelle mesure un matériau plie différentes longueurs d'onde de lumière selon des quantités différentes. Le verre optique incolore formulé avec un indice d'Abbe élevé diffuse la lumière de manière moins inégale, gardant les longueurs d'onde rouge, verte et bleue se concentrant plus près du même point et réduisant les franges de couleur sur les bords de l'image.
Constantes optiques stables sous changement de température
L'indice de réfraction et le coefficient de dispersion sont formulés pour ne varier que légèrement à mesure que la température ambiante augmente ou diminue. Cela est important dans les équipements fonctionnant à l’extérieur, à l’intérieur des véhicules ou dans des environnements industriels où la température n’est pas étroitement contrôlée.
Durabilité mécanique et chimique
Le verre optique incolore résiste généralement à la coupe, au meulage, au perçage et au revêtement sans se fissurer ni perdre son poli, et résiste à la dégradation progressive de la survisage due à l'humidité ou à une légère exposition à des produits chimiques lors d'une manipulation et d'un stockage normaux.
Plages de référence générales pour les catégories courantes de propriétés des verres optiques incolores, présentées sur une échelle comparative à des fins d'illustration.
Transmission à travers le spectre visible
La transmission n’est pas parfaitement plate sur toutes les longueurs d’onde. La plupart des verres optiques incolores présentent une montée progressive à partir de l'extrémité violette du spectre, un large plateau de transmission élevée jusqu'au milieu de la plage visible et une légère diminution près des longueurs d'onde du rouge profond, la forme exacte dépendant de la composition et de l'épaisseur physique.
Forme de courbe de transmission généralisée pour le verre optique incolore sur la bande visible, présentée à titre d'illustration plutôt que pour une mesure de lot spécifique.
L'épaisseur joue également un rôle. Les sections plus fines transmettent plus de lumière pour une composition donnée, c'est pourquoi les concepteurs optiques spécifient ensemble le type de matériau et l'épaisseur physique lorsqu'ils ciblent une valeur de transmission pour un composant fini.
Le verre optique incolore est regroupé en plusieurs grandes familles en fonction de sa composition. Chaque famille équilibre différemment la transmission, la dispersion, la dureté et le comportement de traitement, de sorte que le bon choix dépend du système optique en cours de construction.
Comparaison de référence des familles de verres optiques incolores courantes
Famille de verre
Indice de réfraction typique
Dispersion relative
Utilisation courante
Verre incolore de type couronne
Environ 1,52
Faible
Objectifs généraux, prismes
Verre incolore borosilicaté
Environ 1,51
Faible
Fenêtres d'instruments, filtres
Verre optique à base de quartz
Environ 1,46
Très faible
Composants transmettant les UV
Verre incolore de type silex
Environ 1,58
Modéré
Appairage de lentilles achromatiques
Indice de réfraction approximatif par famille de verre, fourni à des fins de comparaison générale plutôt que pour une spécification unique d'un fournisseur.
Verre optique incolore par rapport aux performances du verre ordinaire
La principale distinction entre le verre optique incolore et le verre ordinaire n'est pas l'apparence mais le contrôle. Le verre de fenêtre ou de récipient ordinaire est fabriqué principalement selon une norme structurelle et visuelle, tandis que le verre optique incolore est fabriqué selon une norme optique cohérente, ce qui signifie que l'indice de réfraction, la transmission et la précision de la surface sont vérifiés et maintenus dans des tolérances strictes d'un lot à l'autre.
Comparaison qualitative sur cinq dimensions de performance, notées sur une échelle relative de un à cinq à titre d'illustration.
Le verre optique incolore obtient généralement de meilleurs résultats en termes de clarté optique et de contrôle de la dispersion, car ces deux facteurs sont spécifiquement conçus lors de la fusion, alors que les formulations de verre ordinaires ne sont pas ajustées pour les performances optiques.

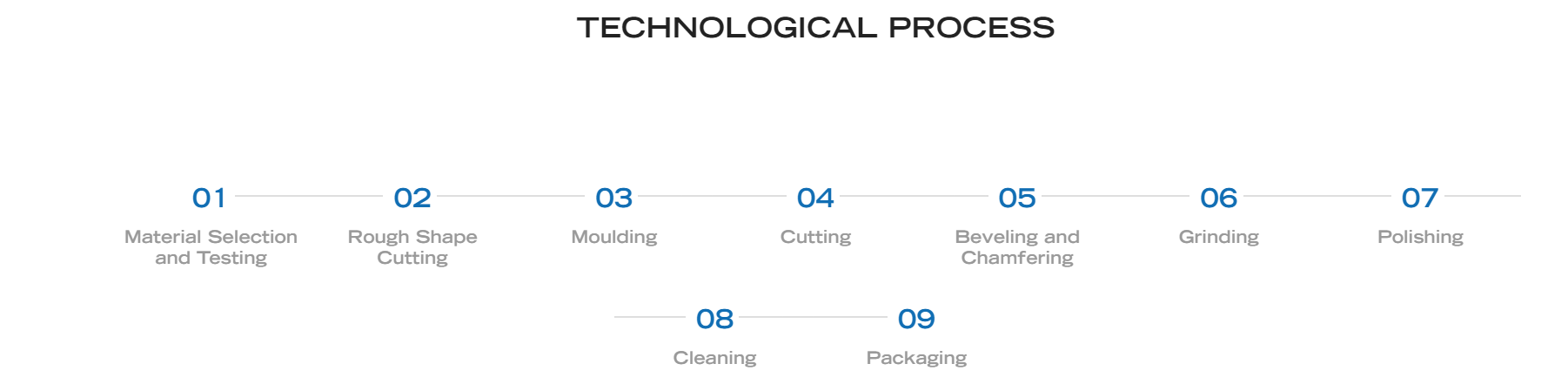

Processus de fabrication et conception structurelle
La production de verre optique incolore implique plusieurs étapes contrôlées, dont chacune affecte la transmission finale, la précision de la surface et la fiabilité mécanique de la pièce finie.
Dosage et fusion des matières premières à température contrôlée
Recuit lent pour soulager les contraintes internes et stabiliser l'indice de réfraction
Découpe grossière en flans dimensionnés pour le composant cible
Meulage de précision à la courbure ou à la planéité requise
Polissage fin pour atteindre une finition de surface de qualité optique
Revêtement optionnel pour antireflet ou filtrage spectral
Vue structurelle simplifiée d'un bloc de verre optique incolore fini après meulage, polissage et revêtement.
Applications clés du verre optique incolore
Parce qu'il transmet la lumière de manière prévisible et conserve sa forme grâce à un traitement de précision, les applications du verre optique incolore s'étendent à une large gamme d'équipements où la qualité de l'image ou la précision du signal sont importantes.
Importance relative de l'utilisation du verre optique incolore par domaine, présentée à titre d'illustration et non comme chiffre d'étude de marché.
Instruments optiques such as microscopes, telescopes, and rangefinders
Instruments d'analyse médicale et biochimique
Fenêtres d'appareils électroniques, couvercles de capteurs et composants d'affichage
Équipements aéronautiques et de recherche scientifique
Outils de démonstration optique en laboratoire et pédagogique
Choisir un fabricant ou un fournisseur de verre optique incolore
La sélection d'un fabricant de verre optique incolore fiable affecte à la fois les performances et la cohérence des composants finis tout au long d'un cycle de production. Quelques points pratiques méritent d’être vérifiés avant de passer une commande d’échantillon.
Gamme de traitement, puisque la coupe, le meulage, le polissage et le revêtement sont traités dans une seule installation réduisant les variations de manipulation entre les étapes
Cohérence des lots, de sorte que l'indice de réfraction et la transmission restent dans une tolérance étroite d'une production à l'autre
Capacité de personnalisation, car les exigences en matière de tailles, de courbure et de revêtement diffèrent souvent d'un projet à l'autre.
Capacité de test, puisque l'équipement de mesure interne prend en charge la vérification des constantes optiques avant l'expédition des pièces
Communication claire et support technique pendant qu'une spécification est en cours de finalisation et d'échantillonnage
Les acheteurs recherchant un fournisseur de verre optique incolore comparent souvent les bases de fabrication régionales dans le cadre de ce processus. Un fabricant de verre optique incolore basé en Chine peut proposer un traitement intégré depuis le verre brut jusqu'aux composants finis et revêtus au sein d'une chaîne d'approvisionnement unique, ce qui raccourcit les cycles de communication pour les commandes personnalisées et la production répétée.
Contexte de fabrication et capacité de production
La production de verre optique coloré et incolore, ainsi que la sérigraphie et la trempe du verre plat, sont réalisées dans notre usine depuis 1996, basée sur un site couvrant environ 10 000 mètres carrés dans la province du Jiangsu. La division composants optiques se concentre sur les filtres en verre optique colorés et incolores, couvrant les régions de la lumière ultraviolette et visible ainsi que les régions du proche infrarouge et de l'infrarouge, avec plus d'une centaine de variantes de produits en verre traitées sur site.
Les équipements de traitement sur site prennent en charge la découpe, le meulage, le polissage et le revêtement, ainsi que les instruments de test internes utilisés pour vérifier les performances optiques avant que les pièces ne soient emballées pour l'expédition. Les composants produits sont utilisés dans les instruments optiques, les instruments médicaux et biochimiques, les instruments d'analyse, l'électronique, l'aviation et les paramètres de recherche ou d'enseignement, avec un traitement OEM et ODM disponible pour les spécifications de verre optique incolore personnalisées demandées par les clients individuels.
Foire aux questions
T1. Qu'est-ce que le verre optique incolore
Il s'agit d'un verre de qualité optique formulé pour une transmission élevée de la lumière visible et une teinte de couleur minimale, utilisé lorsqu'un contrôle précis de la lumière est requis plutôt qu'un usage structurel ou décoratif général.
Q2. A quoi sert le verre optique incolore
Il est utilisé dans les lentilles, les prismes, les fenêtres d’instruments, les couvercles de capteurs et les filtres des équipements optiques, médicaux, analytiques et électroniques.
Q3. Quelle est la différence entre le verre optique incolore et le verre ordinaire
Le verre ordinaire est fabriqué principalement selon des normes structurelles et visuelles, tandis que le verre optique incolore est fabriqué et testé selon des constantes optiques constantes telles que l'indice de réfraction et la transmission.
Q4. Qu'est-ce qui différencie le verre optique du verre normal
La composition et le refroidissement du verre optique sont contrôlés spécifiquement pour gérer la manière dont la lumière se plie et traverse le matériau, ce que la production normale de verre ne cible pas.
Q5. Le verre optique est-il complètement incolore
La plupart des verres optiques incolores sont formulés pour être aussi proches que possible du neutre, bien qu'une très légère teinte puisse parfois subsister en fonction de la composition et de l'épaisseur.
Q6. Le verre optique incolore est-il transparent
Oui, la transparence est l’une de ses caractéristiques déterminantes, soutenue par une transmission élevée de la lumière visible et une finition de surface polie à faible diffusion.
Q7. Quelles sont les propriétés du verre optique incolore
Les principales propriétés du verre optique incolore comprennent une transmission élevée, une faible dispersion, des constantes optiques stables sous changement de température et une bonne durabilité mécanique et chimique.
