À quoi sert le verre optique incolore ?

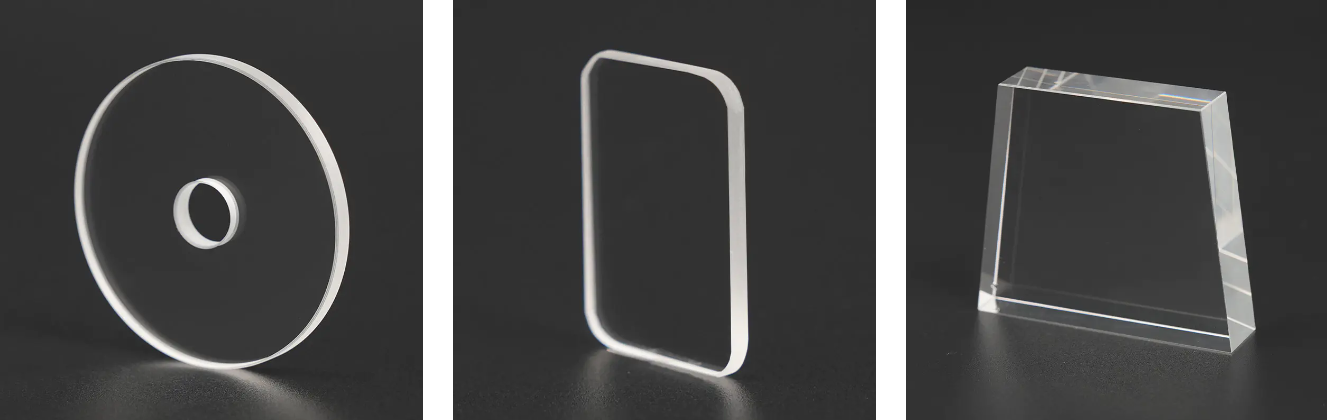

Verre optique incolore est utilisé dans un éventail remarquablement large d'industries, depuis les instruments scientifiques de précision et les systèmes d'imagerie médicale jusqu'aux caméras grand public, en passant par l'optique de défense et le vitrage architectural. Sa caractéristique déterminante est une transmission exceptionnellement élevée de la lumière visible avec pratiquement aucune absorption ou coloration sélective, ce qui en fait le matériau fondamental partout où la lumière doit être guidée, focalisée, divisée ou filtrée avec une fidélité maximale. Contrairement au verre à vitre standard, le verre optique incolore est conçu pour répondre exactement aux spécifications d'indice de réfraction, à une teneur en bulles internes ultra faible et à des tolérances de planéité de surface mesurées en nanomètres.

Le terme couvre une famille de types de verres formulés avec précision, notamment verre couronne optique , des variantes en borosilicate et du verre de quartz de haute pureté, chacun optimisé pour des plages de longueurs d'onde, des conditions environnementales et des exigences mécaniques spécifiques. Comprendre quel type convient à quelle application est essentiel pour les ingénieurs, les spécialistes des achats et les concepteurs de systèmes travaillant avec des ensembles optiques.

Qu'est-ce qui différencie le verre optique incolore du verre ordinaire

La distinction entre le verre flotté industriel et le verre optique de précision n'est pas seulement une question de clarté : elle reflète des philosophies de fabrication, des normes de pureté des matières premières et des protocoles de tests post-production fondamentalement différents. Verre optique à haute transmission atteint des taux de transmission de la lumière visible de 92 % ou plus par surface , alors que le verre flotté standard ne transmet généralement que 80 à 87 % en raison de la teneur en oxyde de fer et des imperfections de surface.

Les principales propriétés différenciatrices du verre optique de précision comprennent :

• Homogénéité de l'indice de réfraction : Variation sur un seul flan maintenue à ±1×10⁻⁵ ou mieux dans un matériau de haute qualité
• Classe de bulle et d’inclusion : Compté et classé selon les normes OIN 10110 ; Le grade 0 ne permet pratiquement aucune inclusion visible
• Grade des vergetures : Mesure des stries d'homogénéité du verre qui déformeraient les fronts d'onde ; Cibles en verre de qualité optique Classe A (pas de stries détectables)
• Biréfringence de contrainte : Les contraintes résiduelles de fabrication sont recuites en dessous de 10 nm/cm pour éviter les artefacts de polarisation
• Qualité des surfaces : Spécifications de creusement par rayures exprimées en 10-5 ou 20-10 selon MIL-PRF-13830B pour les surfaces de précision

Le tableau ci-dessus illustre l'écart de transmission important entre les qualités de verre optique de précision et le verre architectural standard. Même un Amélioration de 10 à 15 % de la transmission se traduit directement par des gains mesurables en termes de contraste de l'image, de rapport signal/bruit du capteur et d'efficacité du système, ce qui explique pourquoi le verre optique de précision impose des spécifications de matériaux plus élevées dans toute application critique pour les photons. Dans les systèmes optiques multi-éléments, l’effet cumulé des pertes de transmission par surface sur cinq ou dix éléments de lentille rend cette différence critique sur le plan opérationnel.

Principales applications du verre optique incolore par industrie

Verre optique de précision sert de matériau fondamental dans pratiquement tous les systèmes nécessitant une manipulation contrôlée de la lumière. Ses applications couvrent des secteurs allant des soins de santé à l'aérospatiale, et le type de verre spécifique utilisé dans chaque contexte est choisi pour correspondre aux exigences uniques en matière de longueur d'onde, d'environnement et mécaniques de cette application.

Instrumentation médicale et scientifique

En imagerie médicale, y compris la microscopie, l'endoscopie, les équipements d'ophtalmologie et la cytométrie en flux, le verre optique incolore doit offrir des performances optiques constantes dans des conditions de stérilisation, de cycles thermiques et d'exposition à des agents de nettoyage. Verre optique incolore D263T , un verre borosilicaté mince produit selon des tolérances d'épaisseur strictes, est largement utilisé comme verre de protection pour lames de microscope et comme matériau de fenêtre dans les dispositifs de diagnostic microfluidique. Sa faible autofluorescence est essentielle pour les applications de microscopie à fluorescence où la lumière de fond obscurcirait autrement le signal mesuré.

Les analyseurs biochimiques s'appuient sur des cellules optiques fabriquées à partir de verre optique à haute transmission pour mesurer l'absorbance des échantillons dans les plages de longueurs d'onde UV-visible. Une seule erreur de mesure de l'absorbance de 0,005 UA dans un analyseur de chimie clinique peut se traduire par une erreur de diagnostic, ce qui signifie que la cohérence de la transmission du matériau et l'absence de défauts internes sont directement liées aux résultats en matière de sécurité des patients.

Photographie, cinéma et optique grand public

Les objectifs de caméra, les objectifs de télescope, les systèmes de prismes binoculaires et les optiques de projecteur comptent parmi les applications les plus répandues pour verre de lentille optique transparent . Verre optique incolore K9 (BK7) - un verre couronne en borosilicate avec un indice de réfraction de 1,5168 et un nombre d'Abbe de 64,17 - est peut-être le verre optique le plus utilisé au monde, apparaissant dans tout, des modules d'objectif de smartphone aux objectifs de microscope de recherche et aux expanseurs de faisceau laser.

Verre optique incolore prisme les composants sont essentiels dans les jumelles, les télémètres et les spectromètres, où les configurations à prisme de Porro ou en toit plient le chemin optique tout en conservant une qualité d'image complète. Le matériau doit présenter une teneur extrêmement faible en stries : toute inhomogénéité dans le verre créera une distorsion du front d'onde visible sous forme de netteté d'image réduite à fort grossissement.

Optique de défense, aérospatiale et de surveillance

Les systèmes optiques militaires et aérospatiaux imposent les spécifications les plus exigeantes en matière de verre optique incolore : performances sur des plages de températures extrêmes (−60 °C à 120 °C), résistance à l'humidité, au sable et aux attaques fongiques, et stabilité dimensionnelle sous charges de vibration et de choc. Les systèmes d'imagerie thermique, les télémètres laser, les dispositifs de vision nocturne et les fenêtres de guidage des missiles utilisent tous du verre optique spécialisé répondant aux normes MIL-SPEC. Verre optique à quartz incolore est particulièrement apprécié dans les applications militaires transmettant les UV en raison de sa dilatation thermique et de sa dureté aux radiations négligeables.

Photolithographie et électronique des semi-conducteurs

Les substrats de photomasques, les optiques d'inspection de plaquettes et les systèmes d'exposition aux UV dans la fabrication de semi-conducteurs nécessitent verre optique de précision avec une transmission UV exceptionnelle et un coefficient de dilatation thermique (CTE) proche de zéro. À la longueur d'onde du laser excimer ArF de 193 nm utilisée dans la lithographie UV profonde, seule la silice fondue synthétique — la forme de plus haute pureté de verre optique à quartz incolore — offre une transmission et une résistance aux rayonnements adéquates. Même une non-uniformité mineure du CTE sur une ébauche de réticule modifierait les positions des caractéristiques pendant le cycle thermique, provoquant des échecs de contrôle de la largeur de raie à l'échelle inférieure au nanomètre.

Répartition de la demande de l’industrie pour le verre optique incolore

La demande mondiale de verre optique de précision est inégalement répartie entre les secteurs, l'électronique grand public et l'imagerie représentant le segment de volume le plus important et la défense/aérospatiale représentant le segment de valeur par kilogramme la plus élevée. Comprendre cette distribution aide les fabricants et les acheteurs à anticiper les exigences des spécifications et les priorités de la chaîne d'approvisionnement.

L’électronique grand public – y compris les caméras des smartphones, les optiques des casques AR/VR et les modules de webcam pour ordinateurs portables – représente près de 38 % de la demande mondiale de verre optique incolore en volume , porté par la miniaturisation incessante des systèmes d’imagerie haute performance. Le secteur médical et scientifique suit avec 22 %, reflétant une croissance constante dans les domaines des diagnostics, des instruments génomiques et des appareils de test sur le lieu d'intervention. Les segments de la défense et des semi-conducteurs, bien que plus petits en termes de volume, représentent des spécifications techniques et des exigences de qualité disproportionnellement élevées, impliquant souvent des compositions de verre personnalisées non disponibles dans les offres standard du catalogue.

Types de verre optique incolore et leurs cas d'utilisation spécifiques

Tous les verres optiques incolores ne sont pas interchangeables. Chaque formulation présente une combinaison unique d'indice de réfraction, de dispersion, de propriétés thermiques, de durabilité chimique et d'ouvrabilité qui la rend adaptée à des applications spécifiques. Vous trouverez ci-dessous un aperçu comparatif des principaux types :

Choisir le bon type n’est pas seulement une décision de performance mais aussi une décision économique. Verre optique à quartz incolore offre des performances UV et une stabilité thermique inégalées, mais est nettement plus difficile à usiner que le verre K9, nécessitant un outillage diamanté et des cycles de polissage prolongés. Pour les applications de lumière visible où les performances UV ne sont pas requises, le verre K9 ou B270 offre généralement une qualité optique équivalente à un coût de fabrication inférieur et un délai de livraison plus rapide.

Verre couronne optique et son rôle dans la conception des lentilles

Verre couronne optique - défini par sa combinaison d'un indice de réfraction relativement faible (nd < 1,60) et d'une faible dispersion (nombre d'Abbe > 55) - est l'épine dorsale de la conception de lentilles doublet achromatiques. Lorsqu'il est associé à du verre silex (indice plus élevé, dispersion plus élevée) dans une configuration en doublet cimenté, le verre couronne corrige l'aberration chromatique - la tendance des lentilles simples à focaliser différentes longueurs d'onde de lumière en différents points, provoquant des franges de couleur dans les images.

Le principe du doublet achromatique, démontré pour la première fois au XVIIIe siècle, reste activement utilisé aujourd'hui dans tous les domaines, des lunettes de visée et téléobjectifs d'appareil photo aux réfracteurs astronomiques et aux systèmes de vision industrielle. Le verre K9 fonctionne comme un verre couronne optique dans bon nombre de ces systèmes, associé à des verres en silex plus lourds pour obtenir la correction chromatique requise sans le coût de types de verre plus exotiques.

Les courbes de transmission ci-dessus révèlent une séparation déterminante entre les types de verre : verre optique à quartz incolore maintient une transmission supérieure à 80 % depuis environ 200 nm de profondeur UV jusqu'à 2 500 nm d'infrarouge moyen, ce qui en fait la seule option véritablement haut débit. Les verres optiques K9 et B270, bien qu'excellents dans la plage visible (380 à 780 nm), deviennent opaques en dessous d'environ 330 nm, ce qui les exclut des applications basées sur les UV telles que les équipements de photothérapie, la spectroscopie UV et les outils d'exposition des semi-conducteurs. Pour les concepteurs de systèmes, cette sélectivité spectrale est une propriété aussi importante que l'indice de réfraction lors de la spécification des composants du verre.

Applications émergentes : automobile, AR/VR et photovoltaïque

Au-delà de l'optique traditionnelle, verre optique incolore est de plus en plus au cœur des plates-formes technologiques de nouvelle génération qui remodèlent les modèles de demande dans l’industrie mondiale du verre.

LiDAR automobile et optique ADAS

Les véhicules autonomes et semi-autonomes utilisent des capteurs LiDAR (Light Detection and Ranging) fonctionnant principalement aux longueurs d'onde de 905 nm et 1 550 nm. Les fenêtres de protection et les optiques de focalisation de ces systèmes nécessitent un verre présentant une excellente transmission NIR, une résistance aux cycles de température automobiles (-40 °C à 105 °C) et une dureté de surface élevée pour résister aux débris routiers. Verre optique borosilicaté incolore et le verre K9 à revêtement AR sont tous deux en cours d'évaluation active pour cette application, le marché du verre optique automobile devant croître de TCAC de 18 à 22 % jusqu'en 2030 .

Guides d'ondes de réalité augmentée et virtuelle

Les optiques à guide d'ondes des casques AR – de fines plaques de verre qui guident les images projetées vers l'œil via une réflexion interne totale – nécessitent un verre avec un indice de réfraction supérieur à 1,75, une épaisseur extrêmement uniforme sur les grandes plaques et une planéité de surface exceptionnelle. Cela va au-delà du verre optique incolore standard vers des formulations spécialisées à indice élevé, mais le verre de substrat de guide d'ondes utilisé dans les applications AR d'entrée de gamme repose toujours sur des variantes de verre couronne de précision répondant aux exigences strictes d'épaisseur et de planéité.

Verre pour concentrateur photovoltaïque et solaire

Verre optique incolore ultra blanc — produit avec une teneur en oxyde de fer inférieure à 0,01 % — est utilisé comme verre de couverture pour les panneaux solaires à haut rendement et les réseaux de lentilles à énergie solaire concentrée (CSP). Le verre solaire standard transmet environ 91 % de la lumière incidente ; le verre ultra-blanc de qualité optique le pousse à 93 à 94 % , ce qui se traduit par des gains de rendement énergétique mesurables dans les installations de fermes solaires à grande échelle. On estime que l’industrie consomme plus de 120 millions de mètres carrés de verre ultra-clair par an pour les applications photovoltaïques dans le monde entier.

Le graphique radar visualise clairement le compromis fondamental dans la sélection du verre optique : verre de quartz domine en termes de transmission UV, de stabilité thermique et de durabilité chimique, mais obtient de mauvais résultats en termes de maniabilité et de rentabilité en raison de son extrême dureté et de son point de fusion élevé. Les verres K9 et B270, en revanche, sont très faciles à travailler : ils peuvent être meulés avec précision, polis et recouverts d'un revêtement AR avec un équipement de fabrication optique standard, ce qui en fait le choix pratique pour la grande majorité des applications d'imagerie à lumière visible. Les concepteurs de systèmes doivent peser ces compromis par rapport aux exigences techniques et aux aspects économiques de la production.

Normes de qualité et certifications pour le verre optique de précision

L'approvisionnement en composants en verre optique de précision nécessite une documentation de qualité vérifiable, en particulier pour les secteurs réglementés tels que les dispositifs médicaux, l'aviation et la défense. Les normes suivantes régissent la qualité du verre optique sur différents marchés :

Lors de l'évaluation d'un verre de lentille optique transparent fournisseur, les acheteurs dans la fabrication de dispositifs médicaux doivent vérifier la capacité de documentation ISO 10110 et la certification ISO 9001 comme exigences minimales. Les achats de défense ajoutent des exigences de conformité MIL-SPEC et de traçabilité des lots de matériaux. Pour les applications photovoltaïques et électroniques, la certification 3C et la conformité RoHS sont des exigences de plus en plus standard de la part des clients OEM en aval.

À propos de Élément optique Cie., Ltd de Nantong Xiangyang.

Nantong Xiangyang Optical Element Co., Ltd. a été fondée en 1996 et est devenue une entreprise de haute technologie reconnue dans la province du Jiangsu, occupant un 10 000 mètres carrés installation de production. En tant qu'OEM professionnel verre optique incolore fournisseur et usine de verre optique incolore ODM en Chine, la société est spécialisée dans la production et le traitement de verre optique coloré, de verre optique incolore et de sérigraphie et trempe de verre plat.

La qualité des produits de l'entreprise répond OIN 9001-2000 normes de qualité des produits et détient la certification du système qualité 3C. Sa division de production de composants optiques gère plus d'une centaine de types de produits en verre optique coloré couvrant les régions spectrales ultraviolettes, visibles, proche infrarouge et infrarouge – prenant en charge les applications dans les instruments optiques, les instruments médicaux, les analyseurs biochimiques, l'aviation, les systèmes militaires et les instituts de recherche scientifique.

La division Produits de verre plat est spécialisée dans le traitement en profondeur du verre, la sérigraphie et la trempe du verre, soutenue par des lignes de production automatisées et des équipements d'inspection provenant d'Allemagne, du Japon et de Suisse. Xiangyang s'engage à être le fournisseur le plus professionnel de composants en verre optique et de solutions de sérigraphie et de trempe du verre, au service d'une clientèle mondiale avec des capacités de personnalisation fiables pour les exigences OEM et ODM.
